電機震動怎么測試?
內容簡介:傳感器與被測電機應該保持良好的接觸,檢測頭可采用磁性底座、膠粘或螺紋擰接安裝方式,為了便于施工西安泰富西瑪電機技術人員建議采用無線震動傳感器。
當電機負載出現不均衡或長時間運行后,軸承損壞導致振動幅度逐漸變大,所以對電機的震動測試可以有效評估電機的工作狀態,西安泰富西瑪電機技術人員為大家介紹一下電機震動的測量方法。
電動機振動會加速電動機軸承磨損,使軸承的正常使用壽命大大縮短,且在工作時會發出很大的噪聲。同時,電動機振動將使繞組絕緣下降。電機的震動測試可以有效檢查電機的當前工作狀態,評估電機的工作性能。
1、震動測量系統的組成
西安泰富西瑪電機技術人員在測量電機震動的時候,最好配合電機測試臺架。電機測試臺架能夠模擬各種工況,在不同工況下測量的震動狀態更加全面。震動傳感器負責采集震動數據,上位機軟件負載處理數據且以報表、曲線的形式展現出來
震動傳感器是將被測震體的震動參數轉換成適當?shù)碾妳?shù),目前廣泛采用的震動傳感器是加速度型傳感器。按照震動傳感器的原理有以下幾種:磁電式傳感器、壓電式傳感器、電阻式傳感器、電容式傳感器。按照傳輸方式又可分為;有線、無線,無線傳感器具有的優勢是便于安裝、避免測量信號衰弱。
為了提高電機震動的測量精度,不引入其他的震動干擾信號,應該保證電機安裝在一個非常牢固的工裝下。原則上對軸中心高度不超過450mm的電機可以選擇彈性安裝,對軸中心高超過450mm時應當采用剛性安裝。
4、電機震動測試點配置
一般電機的測試點為6點,具體的安裝位置如下圖所示,傳感器及其安裝附件的總重量應小于電機毛重的1/50。
在上位機軟件一般會顯示震動情況、當前的轉速、軸中心高度、測試點位置等信息,用于綜合評估電機的性能。不同軸中心高的電機度對于震動要求不一樣,測量結果是否達到國標要求,西安泰富西瑪電機技術人員具體參考《GB 10068-2008 軸中心高為56mm及以上電機的機械振動振動的測量、評定及限值》。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://yzchs.cn/zixun/dianjibaike47.html
電動機振動會加速電動機軸承磨損,使軸承的正常使用壽命大大縮短,且在工作時會發出很大的噪聲。同時,電動機振動將使繞組絕緣下降。電機的震動測試可以有效檢查電機的當前工作狀態,評估電機的工作性能。
1、震動測量系統的組成
西安泰富西瑪電機技術人員在測量電機震動的時候,最好配合電機測試臺架。電機測試臺架能夠模擬各種工況,在不同工況下測量的震動狀態更加全面。震動傳感器負責采集震動數據,上位機軟件負載處理數據且以報表、曲線的形式展現出來

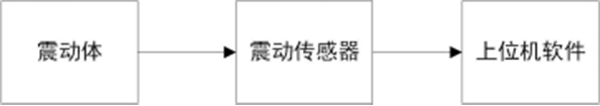

圖 1 測震測量系統框圖
2、震動傳感器的選擇震動傳感器是將被測震體的震動參數轉換成適當?shù)碾妳?shù),目前廣泛采用的震動傳感器是加速度型傳感器。按照震動傳感器的原理有以下幾種:磁電式傳感器、壓電式傳感器、電阻式傳感器、電容式傳感器。按照傳輸方式又可分為;有線、無線,無線傳感器具有的優勢是便于安裝、避免測量信號衰弱。
圖 2 震動傳感器
3、被測電機的安裝為了提高電機震動的測量精度,不引入其他的震動干擾信號,應該保證電機安裝在一個非常牢固的工裝下。原則上對軸中心高度不超過450mm的電機可以選擇彈性安裝,對軸中心高超過450mm時應當采用剛性安裝。
4、電機震動測試點配置
一般電機的測試點為6點,具體的安裝位置如下圖所示,傳感器及其安裝附件的總重量應小于電機毛重的1/50。

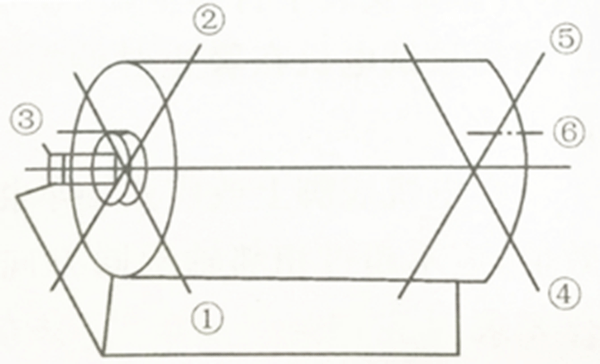

圖 3 傳感器安裝點
傳感器與被測電機應該保持良好的接觸,檢測頭可采用磁性底座、膠粘或螺紋擰接安裝方式,為了便于施工西安泰富西瑪電機技術人員建議采用無線震動傳感器。

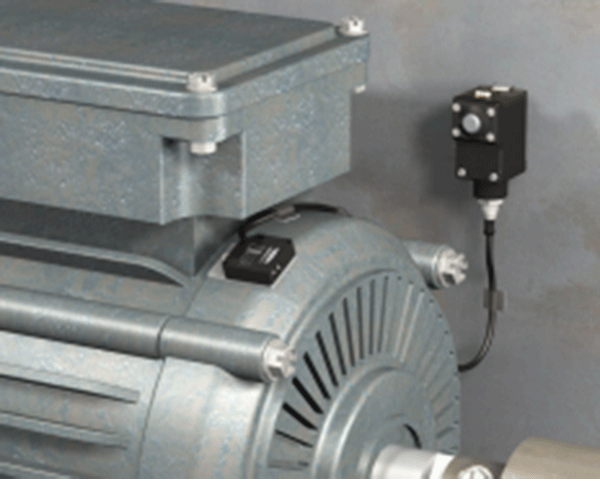

圖 4 無線震動傳感器安裝
5、電機震動限值在上位機軟件一般會顯示震動情況、當前的轉速、軸中心高度、測試點位置等信息,用于綜合評估電機的性能。不同軸中心高的電機度對于震動要求不一樣,測量結果是否達到國標要求,西安泰富西瑪電機技術人員具體參考《GB 10068-2008 軸中心高為56mm及以上電機的機械振動振動的測量、評定及限值》。

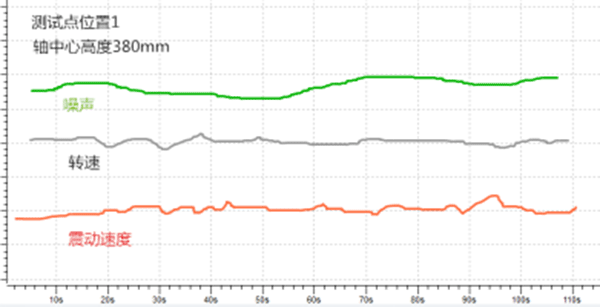

圖 5 測試結果
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://yzchs.cn/zixun/dianjibaike47.html
