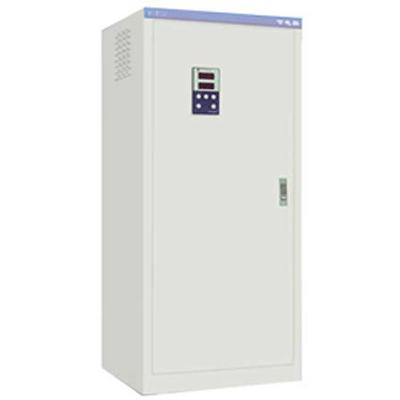

泰富西瑪電機SDJ系列電機節電柜主要技術參數
輸入電壓:三相、380V±10%;
輸出初始起動電壓:0~200V;
輸出初始起動電流:0~4Ie;
防護等級:IP20。
技術參數,由西安泰富西瑪電機(西安西瑪電機集團股份有限公司)技術部提供,網絡部收集整理,僅供廣大新老用戶參考選型使用。如果技術參數有誤,請聯系西安泰富西瑪電機網絡部及時更正,以免給用戶帶來不必要的損失。
泰富西瑪電機SDJ系列電機節電柜工作原理及特點
SDJ系列智能型電機節電柜,是從電機的定子回路采集電流和電壓信號,通過特殊變換處理后,來控制三路雙向可控硅的導通狀態,進而控制電機的起動電流和電機運行時的輸入功率,實現電機恒流軟起動、自動跟蹤電機負載變化、自動調節輸入功率的功能,達到節能降耗的目的。
節電效果顯著:空載節電率最高可達50%;
具有脈沖突跳起動、恒流軟起動和電壓斜坡起動三種起動方式可調;
具有自由停機和軟停機兩種停機方式;
具有遠控功能、DCS接口及RS485接口;
多種保護功能:電流限幅保護、缺相保護、過熱保護、電子保護器、人機界面、鍵盤操作。
泰富西瑪電機SDJ系列電機節電柜使用環境條件
環境溫度:-40℃~+50℃;
相對溫度:≤90%;
海拔高度:≤2000m(海拔2000m以上的可根據具體工況特殊設計);
傾斜度:≤5°;
地基穩度:無顯著搖動和沖擊振動;
空氣純度:無腐蝕氣體和導電塵埃;
電源要求:三相四線,交流380V±10%,50Hz。
泰富西瑪電機SDJ系列電機節電柜符合標準
電控設備 第二部分:裝有電子器件的電控設備GB3797-1989;
SDJ型電機節電柜Q/XWZ6-2003。
泰富西瑪電機SDJ系列電機節電柜操作方法
1.起、停機
SDJ接通電源后,八位數碼管顯示八個“0”,1秒鐘后顯示八個“一”,表示SDJ已完成自檢。此時,若不進行參數設置,可按動起動按鍵,SDJ將控制電動機起動并運行。按下停機鍵,SDJ切斷電機電源,電機停止運行。在參數設置狀態,按起、停機鍵無效,只有退出參數設置狀態才能控制電機起、停機。
2.參數設置
2.1八位數碼管每位顯示的含義。上端四位數碼管顯示電壓值,下端四位數碼管顯示電流值。參數設置時,上端四位數碼管顯示參數標示符PAXX,下端四位數碼管顯示參數數值。
2.2參數設置方法。 當數碼管顯示八個“一”時,按動功能鍵口,進入?yún)?shù)設置狀態。顯示器上端四個數碼管顯示PRXX,按動功能鍵口則XX從01~18變化。當XX顯示數值18時,按動功能鍵口,八個數碼管顯示八個0。此時,a若按下減鍵▽(一般情況下禁止此操作),則所有參數清零且八個數碼管顯示八個S,再按動功能鍵口則退回到八個數碼管顯示八個‘一’的狀態
(此狀態為等待起動電動機或等待參數設置狀態);若不清零參數值,可按動功能鍵口則退回到八個數碼管顯示八個‘一’的狀態。設置值XX顯示01到18時,可對相應的參數進行設置,若按動增△(或減V)鍵則數碼管數值位顯示的對應參數數值增(或減)l,若按下增△(或減V)鍵不動,則數碼管數值位顯示的數值連續增加(或減少)。每次設置或修改參數后,必須回到數碼管顯示四個‘一’的狀態,才能按動起動按鈕起動電動機,或退出參數設置狀態,才能顯示電壓和電流值。設置或修改的參數將自動存儲。
2.3首次使用起動器控制某電動機運行時,必須根據電動機的有關參數和電動機的負載情況,進行參數設置。否則WDJ將按工廠預置值控制起動電動機,有可能造成起動失敗,或不能正常運行。
3.參數標示符XX的含義如下:
‘01’:啟動方式選擇0:恒流軟啟動;1:電壓斜坡啟動;2:脈沖突跳啟動
‘02’:表示電動機啟動時間設置,單位為秒。根據電動機起動時負載大小設置此值,負載大則大,反之則小,一般設置為30s。
‘03’:啟動電流限幅設置。設置值范圍O~5倍額定電流。設置為0時不限幅。
‘04’:表示啟動時可控硅控制角設置,單位為度。負載大則小,反之則大,一般設置為85。
‘05’:脈沖突跳啟動時脈沖電壓值設置。設置值范圍0~200。其值越大,電壓值越小。
‘06’: 脈沖突跳啟動時脈沖時間設置??稍O(shè)置為O~40,對應時間為0~400ms。
‘07’: 停車方式選擇。0:自由停車;1:軟停車。
‘08’: 軟停車時間設置:0~180s。
‘09’: 表示電動機的額定電流設置,輸入電動機的額定電流。
‘10’: 表示啟動電流設置??蛇x擇1~4倍額定電流作為電機的啟動電流。
‘I1’: 輸入口IN設置:1:啟動延時;2:停機延時;3:節電運行同步信號。
‘12’: 輸入口IN延時時間設置。設置值范圍0~240分。
‘13’: 節電或全壓運行選擇。0:全壓運行;1:節電運行;2:旁路。
‘14’: 功率因數設置。設置值范圍30~95.可事先設置此參數,也可在電機運行中設置此參數。在參數符顯示PAl4時,按動增△(或減▽)鍵,參數數值在30~95之間變化。一般規律是數值增加,電壓電流下降,緩慢設置并觀察電機運行。若電機運行出現異常,則應減小數值。
‘15’: 表示節電參數設置,設置值范圍5~15,可事先設置此參數,也可在電機運行中修改此參數。電機負載變化頻率較大,此參數設置較大,反之則小。此參數小則電壓電流下降大
‘16’: 表示過載偏移量,單位為A。設置值范圍0~250。電動機允許過載電流=額定電流+過載偏移量。
‘17’:表示過載保護延時動作時間,單位為秒。設置值范圍0~50s.
‘18’:控制方式設置。按動增△(或減V)鍵,數值在0到2變化。0表示鍵盤控制,1表示遠控,2表示用計算機通過RS485接口控制。采用鍵盤控制時其它兩種控制方式無效,反之亦然。
4.注意事項。
4.1 SDJ控制電動機起動后,不要再設置或修改其它參數。
4.2停止電動機運行后,若要再次起動電動機,只有在電動機完全停轉后,
才能再次起動。
4.3因故障SDJ切斷電動機電源顯示相應的故障碼并輸出故障控制信號,按動
停機鍵顯示器顯示8個“一”后,可再次控制電動機起動運行。
4.4遠控與鍵盤控制及其通過RS485接口控制轉換完畢時須關電源方可確認
