西瑪電機接線中最常見的幾種錯誤
內容簡介:西安西瑪電機的星形連接方法是將每相繞組的后端連接在一個點上,其頭端用作引線,每個頭端連接到三根帶電導線上。對于星形連接,線電壓是相電壓根符號的3倍,線電流等于相電流。
西瑪電機接線中最常見的幾種錯誤
西瑪電機接線容易出錯。我看到一些朋友告訴我,今天修了一個水泵電機。癥狀是只要按下起動按鈕,電機的電源開關就會跳閘。電機的7.5kW開關為D32斷路器,足以隱藏啟動電流。如果測試未在未連接到電機的情況下觸發,則意味著電路沒有問題,且故障一定是電機的問題。絕緣電阻通過在7萬億下?lián)u動測量,三相電阻用萬用表測量。最大測量值為4歐姆,最小值為1歐姆。發動機沒有問題。
電機星形連接錯誤容易增加電流,直接導致電機燒毀。

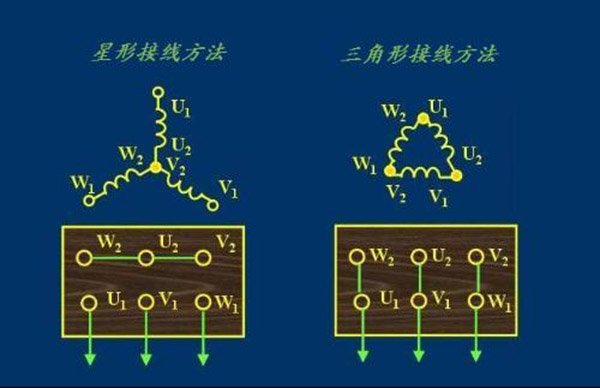

西安西瑪電機的星形連接方法是將每相繞組的后端連接在一個點上,其頭端用作引線,每個頭端連接到三根帶電導線上。對于星形連接,線電壓是相電壓根符號的3倍,線電流等于相電流。
星形連接是三相交流電源和三相電器的連接方法。將三相電源三個繞組的X、Y和Z端連接在一起,形成一個公共點O,并從初始端a、B和C引出三根最終引線。這是一個系統,其中以特定方式連接三個具有相同頻率、相同振幅和120°相位差的正弦電流源,以向外部提供能量。

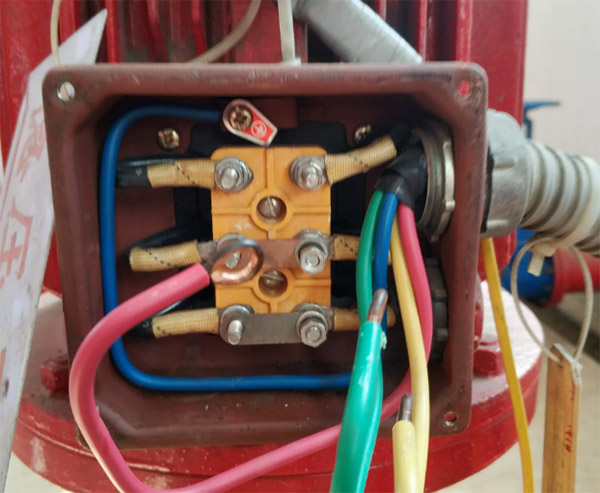

進一步拆下接線盒中的接頭并測量三個繞組的電阻。繞組堵塞。此時發現問題。西瑪電機電纜端的螺母壓入接線盒。連接接頭后,擰上上部螺母(擰緊),導線下端將不會壓緊,導致接觸不良和缺相導致電機燒毀。
了解更多關于電機的知識,請關注西安西瑪電機有限公司網站。公司專業技術團隊為您免費提供西瑪電機的選型、安裝、調試、保養等技術指導服務,盡量避免企業因?yàn)殡姍C(jī)技術人員的短缺帶來的損失,采取“線上+線下”服務的服務形式,幫助企業解決技術難題。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://yzchs.cn/zixun/weixiubaoyang654.html
西瑪電機接線容易出錯。我看到一些朋友告訴我,今天修了一個水泵電機。癥狀是只要按下起動按鈕,電機的電源開關就會跳閘。電機的7.5kW開關為D32斷路器,足以隱藏啟動電流。如果測試未在未連接到電機的情況下觸發,則意味著電路沒有問題,且故障一定是電機的問題。絕緣電阻通過在7萬億下?lián)u動測量,三相電阻用萬用表測量。最大測量值為4歐姆,最小值為1歐姆。發動機沒有問題。
電機星形連接錯誤容易增加電流,直接導致電機燒毀。
西安西瑪電機的星形連接方法是將每相繞組的后端連接在一個點上,其頭端用作引線,每個頭端連接到三根帶電導線上。對于星形連接,線電壓是相電壓根符號的3倍,線電流等于相電流。
星形連接是三相交流電源和三相電器的連接方法。將三相電源三個繞組的X、Y和Z端連接在一起,形成一個公共點O,并從初始端a、B和C引出三根最終引線。這是一個系統,其中以特定方式連接三個具有相同頻率、相同振幅和120°相位差的正弦電流源,以向外部提供能量。
進一步拆下接線盒中的接頭并測量三個繞組的電阻。繞組堵塞。此時發現問題。西瑪電機電纜端的螺母壓入接線盒。連接接頭后,擰上上部螺母(擰緊),導線下端將不會壓緊,導致接觸不良和缺相導致電機燒毀。
了解更多關于電機的知識,請關注西安西瑪電機有限公司網站。公司專業技術團隊為您免費提供西瑪電機的選型、安裝、調試、保養等技術指導服務,盡量避免企業因?yàn)殡姍C(jī)技術人員的短缺帶來的損失,采取“線上+線下”服務的服務形式,幫助企業解決技術難題。
轉載請說明來自西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站:http://yzchs.cn/zixun/weixiubaoyang654.html
以上內容由西安泰富西瑪電機(西安西瑪電機集團股份有限公司)網絡編輯部收集整理發布,僅為傳播更多電機行業相關資訊及電機相關知識,僅供網友、用戶、及廣大經銷商參考之用,不代表西安泰富西瑪電機同意或默認以上內容的正確性和有效性。讀者根據本文內容所進行的任何商業行為,西安泰富西瑪電機不承擔任何連帶責任。如果以上內容不實或侵犯了您的知識產權,請及時與我們聯系,西安泰富西瑪電機網絡部將及時予以修正或刪除相關信息。
